基础架构

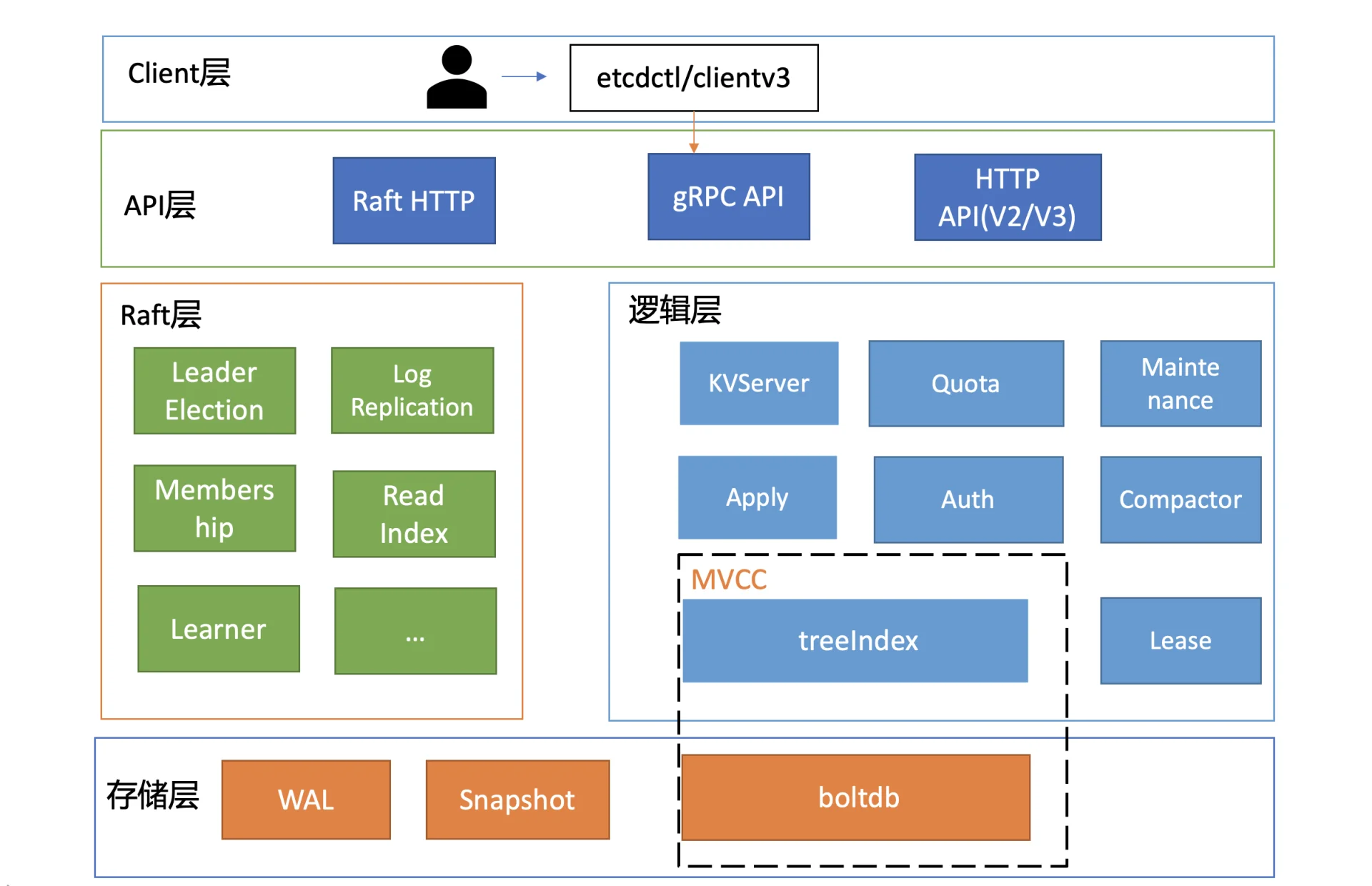

ETCD 简要架构图

• Client 层：Client 层提供了简洁易用的 API，同时支持负载均衡、节点间故障自动转移，可极大降低业务使用 ETCD 复杂度，提高开发效率和服务可用性。

• API 网络层：API 网络层主要包括 Client 访问 Server 和 Server 节点之家你的通信协议，包括 HTTP/1.x 协议、GRPC 协议以及通过 Raft 算法实现数据复制和 Leader 选举功能时使用的 HTTP 协议。

• Raft 算法层：实现了 Leader 选举、日志复制、ReadIndex 等核心算法特性，用于保障 ETCD 多个节点间的数据一致性、提升服务可用性等，是 ETCD 的基石和亮点

• 功能逻辑层：ETCD 核心特性实现层，如典型的 KVServer 模块、MVCC 模块、Auth 鉴权模块、Lease 租约模块、Compactor 压缩模块。其中 MVCC 模块主要由 treeIndex 模块和 boltdb 模块组成。

• 存储层：存储层包含预写日志（WAL）模块、快照（Snapshot）模块、boltdb 模块。其中 WAL 可保障 etcd crash 后间不丢失，boltdb 则保存了集群元数据和用户写入的数据。
